ムトウ配管式集中清掃装置
末端に清掃口【インレット弁】を持った配管網を建物内に巡らせ、各階、各部屋で清掃したごみを1箇所に集めるシステムとなっており、次のような優れた特徴を持っています。
システムに必要な機器を共通架台上にまとめたCUシリーズと、設備に必要な機器を適宜組合せるコンポーネントタイプがあります。

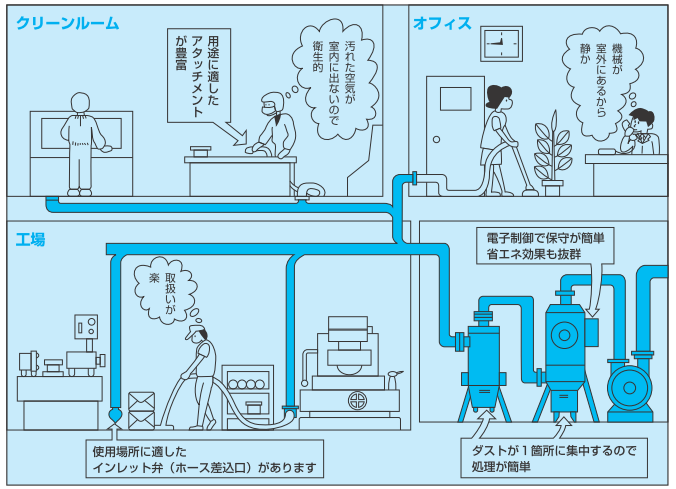

ムトウ配管式集中清掃装置 特長
- 作業者はホースを所定のインレット弁に接続するだけで良いので、重い掃除機を引き回す必要が無く、取り扱いが楽です。
- 本体は通常機械室に置かれ、清掃個所から離れているため、静かです。
- 通常の掃除機のように、フィルタをとおった粉塵が室内に撒き散らされることが無いため衛生的です。

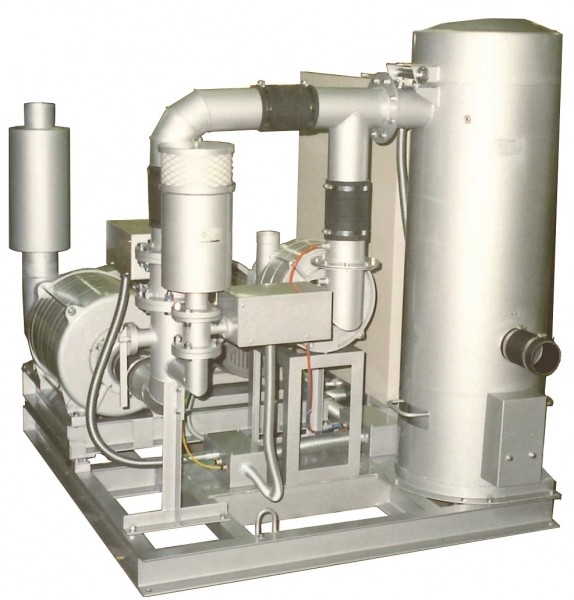

CUシリーズ
CUシリーズはCVSに必要なブロワ、セパレータ、制御盤、サイレンサ等を一つの架台上にのせ、コンパクトにまとめたタイプです。

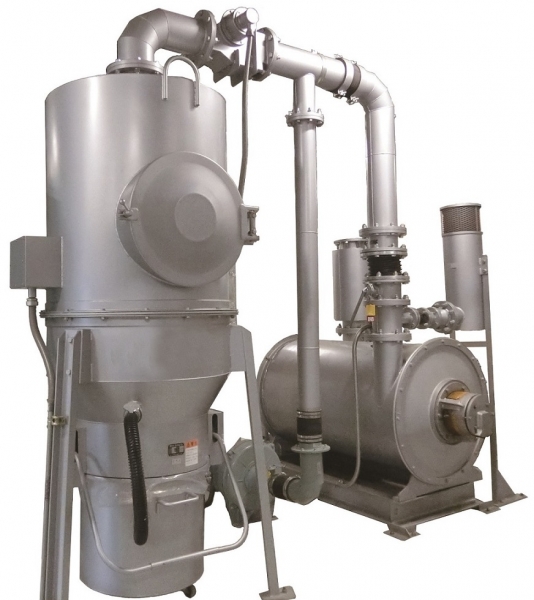

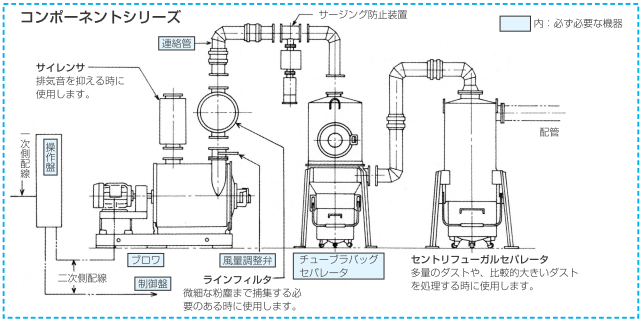

コンポーネントシリーズ
コンポーネントシリーズはCVSを構成する機器を個々に自由に選んで組み合わせるシステムです。 この為、CUシリーズではカバーできないあらゆる条件に対応することが可能です。
配管式集中清掃装置の計画について
弊社に御連絡いただく事項
- 1.同時使用箇所
- 2.ブロワから最も遠いインレット弁までの配管長
- 3.吸い込むダストの種類
- 4.ホース長さ
- 5.周波数
- 6.電圧
- 7.設置場所(屋内or屋外)
- 8.CUシリーズの場合、下記からタイプをお選び下さい。
- 9.配管図面がございましたら弊社まで、FAXもしくは郵送願います。
ムトウ配管式集中清掃装置 CUシリーズ
CUシリーズはA~Fまで6つのタイプを用意しております
●標準装備 ●オプション
タイプ | A | B | C | D | E | F | 機能 |
---|---|---|---|---|---|---|---|
遠方発停端子 | ● | ● | ● | ● | ● | ● | 外部ON・OFFスイッチを取り付ける時の端子です。 |
間欠払い落し | ● | ● | ● | ● | ● | ● | 運転中に、フィルタの払い落しをタイマーにより間欠的に行ないます。 |
高圧エアフィルタ | ● | ● | ● | ● | ● | ● | 払い落し用エア内の水分を除くためのフィルタです。 |
サージング防止装置 | ● | ● | ● | ● | ● | ● | 低風量域でのサージング現象や、ブロワの加熱を防止します。 |
自動発停 | - | ● | ● | ● | ● | - | インレット弁を開けるとブロワが起動し、インレット弁を閉じて一定時間経つと停止します。(補助ブロワを使用) |
ダスト検知 | - | - | - | ● | ● | - | ダートカン内にゴミがいっぱいになったかどうかを監視します。 ランプ表示、又はブザーにより作業者に知らせます。 |
払い落し用コンプレッサ | - | - | ● | - | ● | ● | 0.2kw |
ダートカン用ポリ袋 | ● | ● | ● | ● | ● | ● | ゴミを収納しておく袋です。ゴミ処理が容易になります。 |
小型サイクロン | ● | ● | ● | ● | ● | ● | ダスト量が多い時、比較的大きい径のゴミを扱う時に、 |
異電圧 | ● | ● | ● | ● | ● | ● | 400V・440Vまでです。 |
指定色・指定塗料 | ● | ● | ● | ● | ● | ● | |
屋外仕様 | ● | ● | ● | ● | ● | ● | |
制御盤分離 | ● | ● | ● | ● | ● | ● |
