周辺機器と特殊仕様

弊社ではブロワの運転に必要な様々な機器を用意し、特殊な仕様にも対応いたします。

付属品組み合わせ例

ムトウターボブロワ用

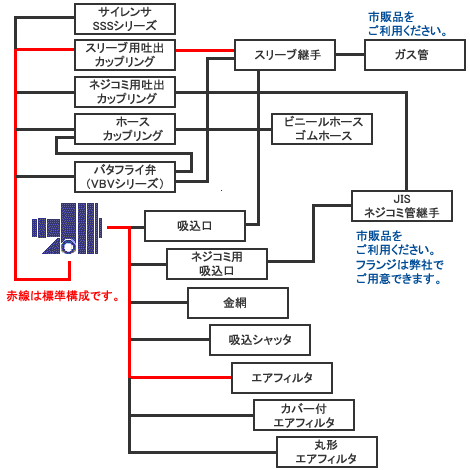

ムトウターボブロワ_モータ直動形,ベルト駆動形の付属品組み合わせ

ムトウターボブロワ用付属品組み合わせ例のCADデータへ

鋼鈑製ブロワ用

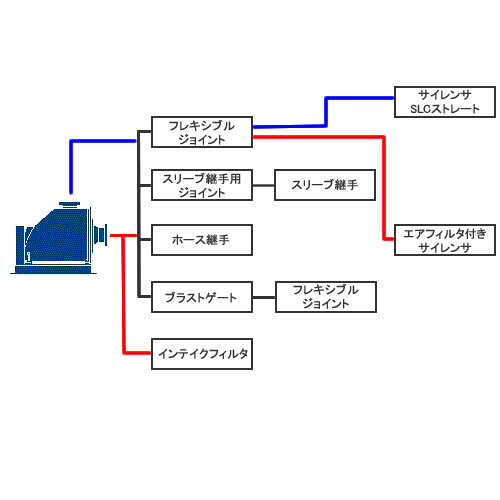

  鋼鈑製ブロワ(ワイド・スペンサー 他)の付属品組み合わせ

Airfilter

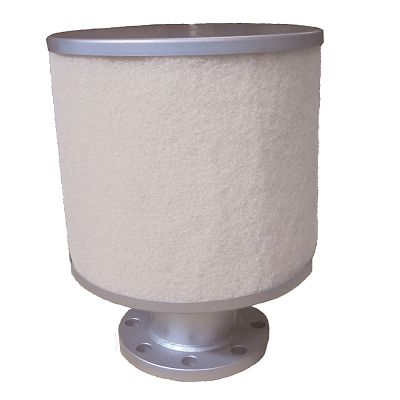

エアフィルタ

ブロワの入口に取り付け、異物の混入を防止します。
吐出し用途には必須の機器です。
使用風量に応じて各種用意しております。

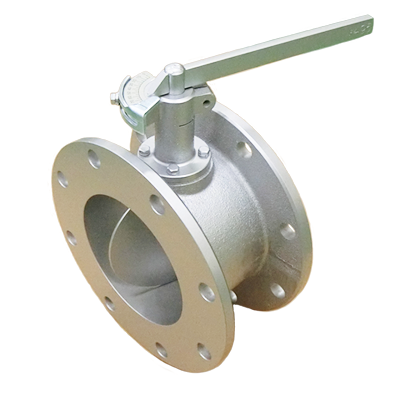

バルブ

バルブ

風量調整に必要なバタフライバルブや、並列運転に必須のチェックバルブ(逆流防止弁)などを用意しております。

サージング防止装置

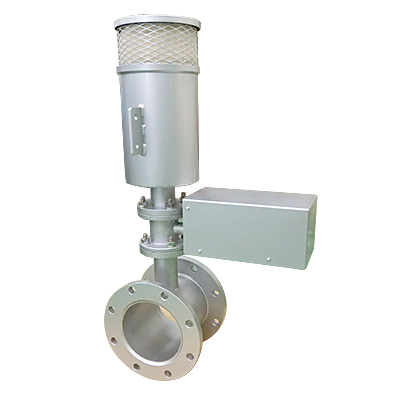

サージング防止装置

ブロワ運転での小風領域では、取り扱い気体が脈動するサージング現象が起こることがあります。この状態で連続運転をすると、ブロワが破損する恐れがあります。これを防止するために、ブロワを常にサージング領域外で運転させるための装置です。

Pad

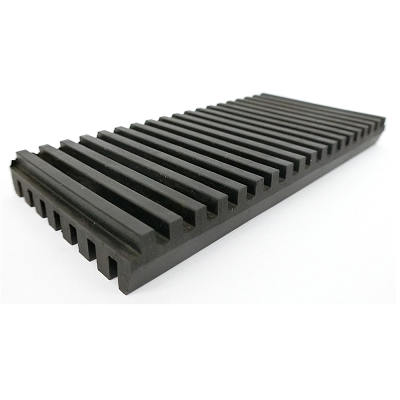

防振機器

ブロワの振動エネルギを吸収して、基礎や周辺の機器への影響を軽減するための製品です。
板状の防振パッド、そのほか各種用意できます。

Flexiblejoint

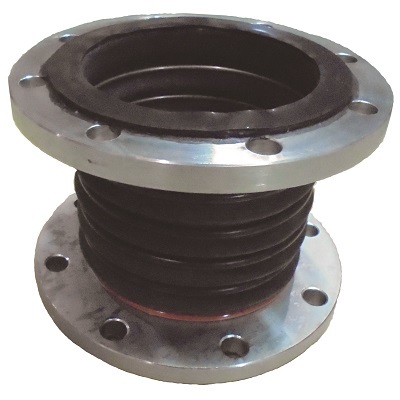

継手類

ブロワと配管を接続するための各種継手類を用意しております。
ブロワから配管、またはその逆の振動の伝達を防止するための伸縮継手や、異径管などもそろえております。
ガス管サイズ以外にもホースサイズでの製作も可能です。

Silencer

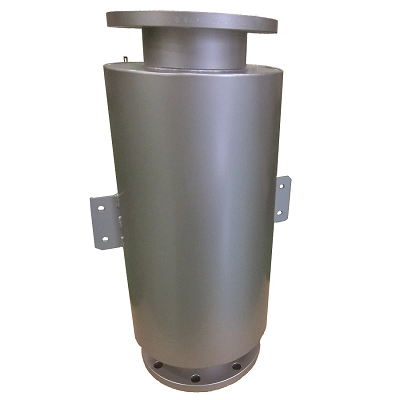

サイレンサ

ブロワのノズルから出てくる騒音を軽減するための機器で、1000Hz付近の音をよく吸収します。
ブロワの入口に取り付けるのに適したフィルタ付もあります。

Rubber sleeve

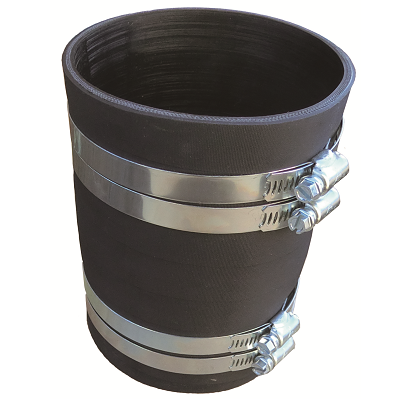

ゴムスリーブ継手

ガス管サイズの配管接続用です。そのサイズにより、ホースバンドを締め付けるかクランプで締めるだけで使用できます。写真はホースバンドタイプです。

Airfilter muto

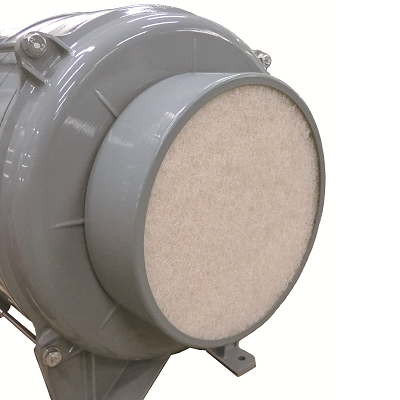

エアフィルタ(ムトウターボブロワ用)

ムトウターボブロワの入口に直接取り付けます。シンプルでエレメント交換も簡単です。

Butterfly valve muto

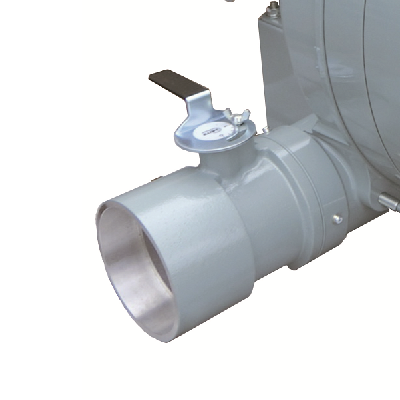

バタフライ弁(ムトウターボブロワ用)

風量調整用です。ゴムスリーブ継手を直接接続することもできます。

Silencer muto

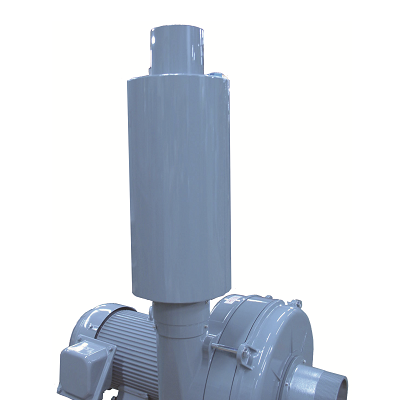

サイレンサ(ムトウターボブロワ用)

ムトウターボブロワの出口に直接取り付けられます。屋外用のウェザーフード付も用意しております。

特殊仕様例

以下の特殊仕様は数多くの中の一握りにすぎません。どのような内容の仕様でも、まずはご相談ください。



Drain

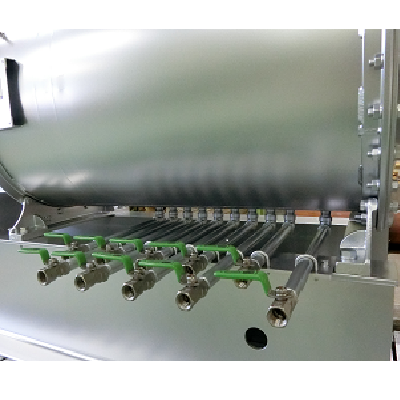

ドレン抜き

液体をブロワ内に入れたり、結露などが発生した状態での使用は不可ですが、ブロワ内からそれらを排出させたい場合に取り付けます。

Stainless steel

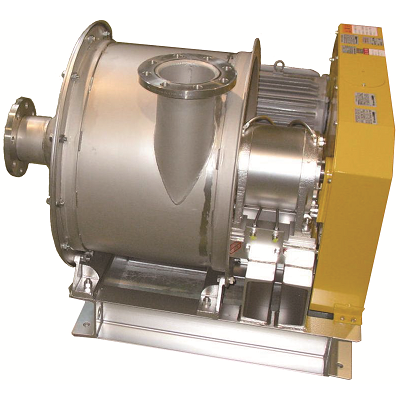

ステンレス仕様

接ガス部(取り扱い気体が接する部分)をステンレス(SUS304,SUS316 など)とするものです。さらに非接ガス部までステンレスとしたい場合は対応が難しい部品などもありますので、ご相談ください。

Vibration isolating

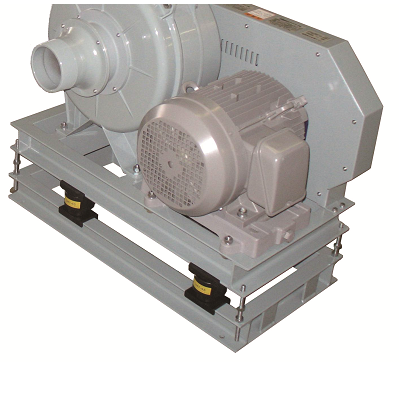

防振架台

基礎上に設置して、ブロワ振動が基礎に伝わることを防ぎます。

様々な防振材での製作実績があります。

Special shaft seal

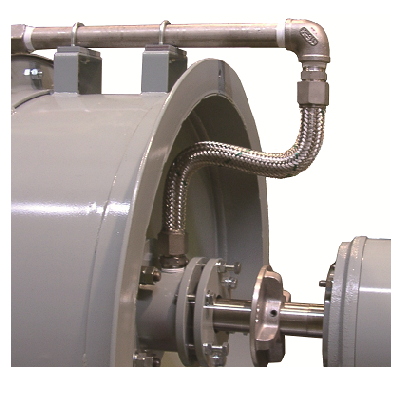

特殊軸シール

取り扱い気体がブロワから漏れ出すこと、もしくは外気がブロワ内に漏れこむことを防ぎたい場合に使用します。目的や要望に合わせ、グランドパッキンやメカニカルシールなどを選択します。ブロワの種類により、採用できる軸シールが限定される場合があります。また、弊社はラビリンスシールを採用しておりません。

Sound proof

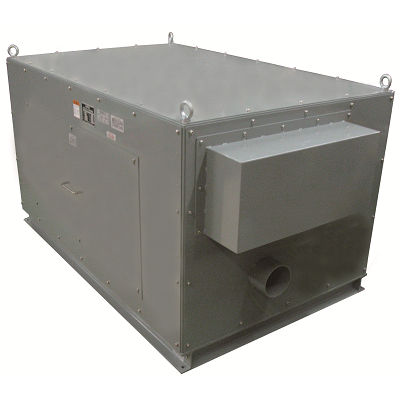

防音ボックス

ブロワ騒音を低減させます。

仕様に応じて設計製作いたします。

With cooler

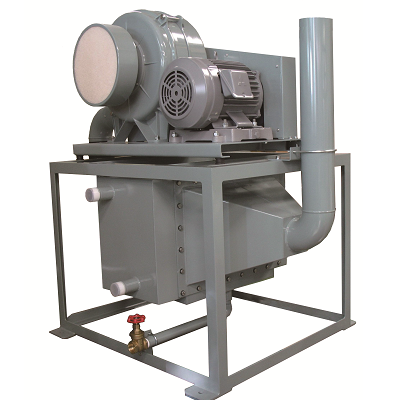

空気冷却器付

ブロワの出口気体は、昇圧されることによる温度上昇を伴います。この出口温度を下げる目的で、冷却器をセットしたものです。

Heat

耐熱仕様

ブロワ吸気温度が標準より高い場合、その温度に応じて材質や構造などの対策を施します。

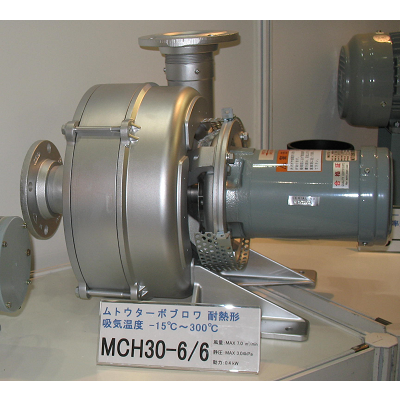

写真はムトウターボブロワの300℃仕様です。(展示会出品物なので、構造が見えるように一部のカバーを外しています)

Coating

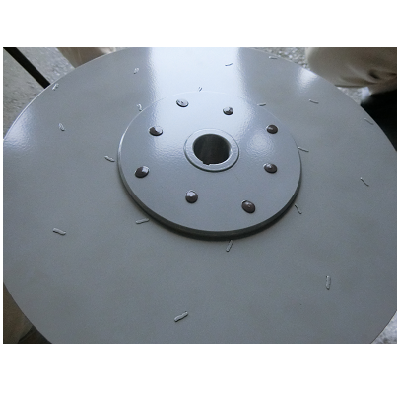

塗装、コーティング

指定色,指定塗料,防食塗装やステンレスコーティングなど、ご希望に沿って仕様検討,提案をいたします。(お受けできない塗装やコーティングなどはあります)

写真はフッ素コーティングされた回転翼です。
